Dobór kondensatora do silnika trójfazowego fascynuje wielu z nas, zwłaszcza gdy pragniemy użyć takiego silnika w warunkach z ograniczonym dostępem do zasilania trójfazowego. Kluczowym elementem całego procesu okazuje się kondensator, który zastępuje jedną fazę w układzie zasilania. Realizacja tego zadania wymaga jednak precyzyjnego dopasowania kondensatora do parametrów silnika. Pojemność kondensatora roboczego musi być zgodna z mocą silnika, a obliczenia zazwyczaj opierają się na prostym wzorze.
- Dobór kondensatora do silnika trójfazowego jest kluczowy w przypadku zasilania jednofazowego.
- Pojemność kondensatora oblicza się według wzoru CB = 70 * P [kW], gdzie P to moc silnika w kilowatach.
- W przypadku silnika o różnym obciążeniu pojemność kondensatora rozruchowego powinna być 2-3 razy większa niż roboczego.
- Poprawne połączenia elektryczne są niezbędne, aby uniknąć uszkodzeń i zapewnić bezpieczeństwo.
- Podłączenie silnika trójfazowego do zasilania jednofazowego może skutkować utratą mocy, przegrzewaniem i problemami z rozruchem.
- Bezpieczne podłączenie wymaga wyłączenia zasilania, oznaczenia przewodów oraz użycia odpowiednich narzędzi i sprzętu.
- Zawsze należy podłączać przewód ochronny, aby zmniejszyć ryzyko porażenia prądem.
Używamy wzoru, który brzmi CB = 70 * P [kW]. W tym przypadku CB oznacza pojemność w mikrofaradach, a P stanowi moc silnika wyrażoną w kilowatach. Na przykład, jeśli dysponujemy silnikiem o mocy 2 kW, wtedy odpowiedni kondensator powinien mieć pojemność 140 µF. Choć to dość prosty sposób, pamiętajmy, że właściwy dobór kondensatora to tylko część całego procesu. Skoro już się tu znalazłeś, odkryj, jak prawidłowo podłączyć kondensator w samochodzie. Oprócz tego trzeba zadbać o poprawne połączenia elektryczne oraz przestrzegać zasad bezpieczeństwa, aby uniknąć awarii czy uszkodzeń.
Dobierając kondensator, uwzględnijmy specyfikę silnika
Warto podkreślić, że nie każdy silnik będzie działał idealnie na kondensatorze. Dlatego szczegółowe obliczenia odgrywają kluczową rolę. W przypadku silników o różnym obciążeniu wielkość kondensatora może się różnić. Warto przyjąć, że pojemność kondensatora rozruchowego powinna być 2-3 razy większa niż dla kondensatora roboczego. Ponadto, należy pamiętać, że silnik trójfazowy, zasilany jednofazowo, traci część swojej mocy, co może wpływać na jego wydajność oraz komfort pracy w maszynach wymagających dużej mocy. Jeżeli interesują cię takie tematy to sprawdź, jakie silniki diesla najlepiej pasują do Passata B6.
Podsumowując, wybierając kondensator do silnika trójfazowego, musimy mieć na uwadze kilka kluczowych elementów. Wzór na dobór pojemności stanowi podstawę, ale równie istotne są odpowiednie połączenia oraz zachowanie ostrożności. Każde przełączenie na jednofazowe zasilanie powinno być dobrze przemyślane, aby nie narażać ani jednego, ani drugiego urządzenia na uszkodzenia. Choć temat może wydawać się skomplikowany, z pewnością można go przeprowadzić sprawnie i bezpiecznie, a efekty z pewnością przydadzą się każdemu majsterkowiczowi w praktyce!
Jak podłączyć silnik trójfazowy do zasilania jednofazowego?
W poniższej liście przedstawiam szczegółowe kroki, które pozwolą Ci skutecznie podłączyć silnik trójfazowy do zasilania jednofazowego 230 V. Aby zrealizować ten projekt, niezwykle istotne jest, abyś zwrócił uwagę na specyfikę połączeń oraz odpowiedni dobór kondensatorów, ponieważ to ma kluczowe znaczenie dla poprawnego działania silnika.
- Sprawdzenie połączeń uzwojeń Na początek zidentyfikuj wyprowadzenia silnika. W przypadku silników trójfazowych, zazwyczaj oznaczają je litery U, V, W dla uzwojeń oraz U1, V1, W1 dla ich końców. Zadbaj o to, aby silnik był aktualnie połączony w trybie trójkąta, wykonując połączenia na zaciskach U-V1, V-W1 oraz W-U1. Taka konfiguracja zapewni odpowiednie podłączenie do jednej fazy.
- Zdemontowanie mostków połączeniowych W kolejnym kroku usuń wszelkie mostki między zaciskami U, V, W oraz U1, V1, W1. Mogą one bowiem powodować zwarcia lub nieprawidłowe działanie silnika. Ten etap jest kluczowy, aby silnik działał poprawnie po zmianie źródła zasilania. Pamiętaj także, aby używać odpowiednich narzędzi, co pomoże Ci uniknąć uszkodzeń.
- Obliczanie pojemności kondensatora Następnie ustal moc silnika wyrażoną w kW i oblicz wymaganą pojemność kondensatora. Skorzystaj z następującego wzoru: CB = 70 x P [kW]. Na przykład, jeżeli moc silnika wynosi 2 kW, to potrzebny kondensator powinien mieć pojemność 140 µF. Pamiętaj, że pojemność kondensatora ma znaczący wpływ na efektywność działania silnika.

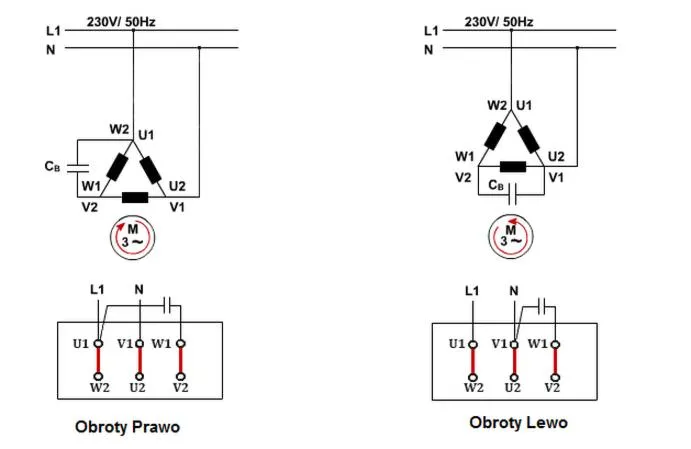

- Podłączenie kondensatora Teraz podłącz kondensator do zacisków U i V. Pamiętaj, że kondensator działa jako kondensator pracy, co jest niezbędne do prawidłowego rozruchu silnika. Ponadto, kondensator zapewnia kondensacyjne pole elektryczne, które zastępuje brakujące fazy.
- Podłączenie zasilania W tym kroku zasilanie jednofazowe 230 V podłącz do zacisku U (fazowego) oraz W (neutralnego). Upewnij się, że przewód ochronny zawsze łączy się z odpowiednim terminalem, aby zagwarantować bezpieczeństwo podczas pracy urządzenia. Ten krok jest kluczowy, ponieważ pozwala zminimalizować ryzyko uszkodzenia silnika oraz zwiększyć bezpieczeństwo użytkowania.
- Weryfikacja i testowanie Przed uruchomieniem silnika, starannie sprawdź wszystkie połączenia oraz upewnij się, że nie ma możliwości zwarcia. Po podłączeniu zasilania, uruchom silnik i obserwuj jego działanie. Zwróć szczególną uwagę na obroty i upewnij się, że kierunek ich rotacji jest zgodny z oczekiwaniami. Jeśli silnik nie startuje, sprawdź poprawność podłączenia kondensatora i wyjść.
Czym grozi połączenie silnika trójfazowego w trybie jednofazowym?
Połączenie silnika trójfazowego w trybie jednofazowym staje się mocno kuszącą alternatywą, szczególnie gdy nasz warsztat czy dom nie dysponują dostępem do sieci trójfazowej. Jednakże, izolując ten temat, musimy dokładnie przemyśleć, jakie konsekwencje mogą wyniknąć z takich działań. Przede wszystkim silnik trójfazowy, gdy pracuje na jednej fazie, traci znaczną część swojej mocy, co zwykle w znaczący sposób wpływa na wydajność maszyny. Z pewnością nikt z nas nie pragnie, aby zaplanowana praca zaskoczyła go niespodziewanymi trudnościami, dlatego warto uświadomić sobie, że tego typu podłączenia są często obarczone wysokim ryzykiem.
Silnik trójfazowy straci moc i wydajność
Gdy podłączamy silnik w trybie jednofazowym, istnieje ryzyko, że silnik zacznie marnować energię. Zamiana właściwego zasilania na nieodpowiednie ogranicza jego osiągi, co staje się zauważalne w kontekście pracy. Silnik może mieć trudności z prawidłowym rozpoznawaniem momentu, kiedy powinien wystartować, co prowadzi do nieefektywnego rozruchu. Dodatkowo, gdy silnik zostaje wyjątkowo obciążony i nie otrzymuje odpowiedniej ilości energii, grozi mu przegrzanie, co stwarza dodatkowe zagrożenie, zwłaszcza w przypadku braku ochrony w postaci odpowiednich przewodów. Bez wątpienia warto myśleć o solidnych zabezpieczeniach, zanim zdecydujemy się na takie połączenia.
Nieodpowiednie podłączenie może prowadzić do uszkodzeń
Na pewno próby podłączenia silnika trójfazowego do jednofazowej sieci mogą prowadzić do poważnych uszkodzeń, zarówno samego silnika, jak i innych elementów instalacji elektrycznej. Nieodpowiednie połączenia często wywołują zwarcia, które w znaczący sposób wpływają na wyższe koszty napraw czy wymiany uszkodzonych komponentów. Co gorsza, w sytuacji braku właściwych zabezpieczeń oraz dobrego zrozumienia schematów połączeń, narażamy nie tylko siebie, ale także innych na poważne niebezpieczeństwo. Bez wątpienia, znajomość podstawowych zasad działania elektryczności staje się kluczowa dla bezpieczeństwa w każdej domowej lub zawodowej instalacji.
| Konsekwencje połączenia silnika trójfazowego w trybie jednofazowym | Szczegóły |
|---|---|
| Utrata mocy i wydajności | Silnik traci znaczną część swojej mocy, co wpływa na wydajność maszyny. |
| Marnowanie energii | Silnik może marnować energię z powodu ograniczenia osiągów. |
| Trudności z rozruchem | Problemy z rozpoznawaniem momentu startu mogą prowadzić do nieefektywnego rozruchu. |
| Przegrzewanie | Przegrzanie silnika z powodu nieodpowiedniego zasilania oraz obciążenia, co stwarza dodatkowe zagrożenie. |
| Uszkodzenia silnika | Nieodpowiednie podłączenie może prowadzić do poważnych uszkodzeń silnika oraz instalacji elektrycznej. |
| Zwarcia | Zwarcia wynikające z nieodpowiednich połączeń mogą zwiększyć koszty napraw lub wymiany komponentów. |
| Bezpieczeństwo | Brak właściwych zabezpieczeń oraz znajomości schematów połączeń stwarza poważne niebezpieczeństwo. |
Ciekawostką jest, że silniki trójfazowe, gdy są uruchamiane w trybie jednofazowym, mogą wykazywać zjawisko tzw. "straty momentu", co oznacza, że mogą nie osiągnąć nawet 50% swojej nominalnej mocy, co w praktyce czyni je niezdolnymi do prawidłowego działania w wielu zastosowaniach.
Jakie są zalety i wady używania silnika trójfazowego na jedną fazę?
W poniższej liście przedstawiam kluczowe zalety i wady używania silnika trójfazowego, który podłączono do jednej fazy. Z danych z różnych źródeł wynika, że temat ten budzi wiele kontrowersji oraz pytań, dlatego warto zwrócić uwagę na szczegóły związane z jego funkcjonowaniem.
- Zalety podłączenia silnika trójfazowego pod jedną fazę: Dzięki zastosowaniu kondensatora można skutecznie wykorzystać silnik trójfazowy w miejscach, gdzie dostępna jest jedynie sieć jednofazowa. Kondensator pełni funkcję zamiennika drugiej fazy, co umożliwia uruchomienie silnika. To rozwiązanie okazuje się szczególnie korzystne, gdy brakuje dostępu do sieci trójfazowej, np. w mniejszych warsztatach, gdzie modernizacja instalacji wydaje się nieopłacalna. Należy jednak pamiętać o odpowiednim doborze kondensatora, stosując wzór CB = 70 * P [kW], co zapewnia optymalne działanie silnika.
- Obniżona moc silnika: W przypadku podłączenia silnika trójfazowego do zasilania jednofazowego należy liczyć się z ograniczeniem jego wydajności. Silnik zwykle traci aż do 50% swojej nominalnej mocy, co może prowadzić do niesatysfakcjonującej wydajności w warunkach dużego obciążenia. Użytkownik powinien być świadomy tego ograniczenia podczas wyboru oraz zastosowania silnika, ponieważ jego możliwości mogą nie wystarczyć do realizacji zamierzonych celów.
- Problemy z uruchomieniem i amortyzacją: Gdy używa się silnika trójfazowego podłączonego do jednofazowego zasilania, mogą pojawić się problemy z jego uruchomieniem. Często konieczne staje się dodatkowe konfigurowanie połączeń oraz dobór odpowiednich kondensatorów roboczych i rozruchowych. Niewłaściwe połączenia mogą także prowadzić do uszkodzeń silnika. Dodatkowo, dla prawidłowego działania niezwykle ważne jest zapewnienie odpowiedniego przewodu ochronnego, co często bywa ignorowane, aczkolwiek stanowi kluczowy element bezpieczeństwa.
Kluczowe zasady bezpieczeństwa przy podłączaniu silnika trójfazowego
Bezpieczeństwo podczas podłączania silnika trójfazowego stanowi kluczową kwestię, którą każdy majsterkowicz powinien uwzględnić. Zanim zaczniemy, należy przede wszystkim upewnić się, że zasilanie jest wyłączone. Zdecydowanie nie można podłączać silnika do prądu, gdy znajduje się on w swoim miejscu. A jak już tu trafiłeś, odwiedź przewodnik i stwórz własny stojak do silnika. Aby uniknąć komplikacji, warto zidentyfikować wszystkie przewody i odpowiednio je oznaczyć, co pomoże w późniejszym procesie podłączania. Nic gorszego niż pomylenie przewodów, które może prowadzić do awarii lub stwarzać zagrożenie pożarowe.
Użycie odpowiednich narzędzi i sprzętu jest kluczowe
Poza tym, zawsze pamiętam o konieczności posiadania właściwych narzędzi. W zależności od modelu silnika, mogą się okazać konieczne różne kable i złącza, dlatego warto mieć pod ręką wszystkie potrzebne akcesoria. Na przykład, przy podłączeniu silnika w trójkąt, rozłączam mostki i sprawdzam rezystancję uzwojeń. To prosty, lecz kluczowy krok, który pozwala uniknąć problemów w przyszłości. Co więcej, dobry kondensator jest niezbędny do prawidłowego działania silnika, więc nie mogę o nim zapomnieć.
Bez przewodu ochronnego nie ma mowy o podłączeniu
Należy zawsze pamiętać o uzupełnieniu podłączenia przewodu ochronnego. To absolutna podstawa! Bez niego podłączenie silnika trójfazowego staje się niebezpieczne, ponieważ istnieje ryzyko porażenia prądem. W tej sprawie nie ma mowy o kompromisach. Regularnie używam przewodów przystosowanych do pracy z siecią trójfazową, co zapewnia maksymalne bezpieczeństwo. Nawet jeśli zakładam, że silnik jest prosty w obsłudze, wszelkie drobne zaniedbania mogą prowadzić do poważnych konsekwencji.
Kiedy planuję podłączenie silnika trójfazowego zasilanego z jednej fazy, szczególnie istotne okazuje się odpowiednie dobranie kondensatora. Musi on być dostosowany do mocy silnika oraz jego obciążenia. Zawsze zwracam uwagę na parametry, aby uniknąć spadku wydajności oraz ewentualnych uszkodzeń. Stosując te zasady, mogę mieć pewność, że moja praca nie tylko przebiegnie efektywnie, ale przede wszystkim bezpiecznie.
Czy wiesz, że w przypadku podłączania silnika trójfazowego na jedną fazę, kluczowym elementem jest dobór kondensatora, który powinien mieć parametr pojemnościowy od 60 do 100 mikrofaradów na każdy kilowat mocy silnika? Niewłaściwy kondensator może prowadzić do przegrzewania się silnika, a nawet jego awarii.
Pytania i odpowiedzi
Jak obliczyć pojemność kondensatora do silnika trójfazowego zasilanego jednofazowo?Aby obliczyć pojemność kondensatora, należy użyć wzoru: CB = 70 * P [kW], gdzie CB to pojemność w mikrofaradach, a P to moc silnika wyrażona w kilowatach. Na przykład, dla silnika o mocy 2 kW, odpowiedni kondensator powinien mieć pojemność 140 µF.
Dlaczego dobór kondensatora jest kluczowy przy podłączaniu silnika trójfazowego?Dobór kondensatora jest kluczowy, ponieważ niewłaściwy kondensator może prowadzić do problemów z rozruchem oraz obniżenia efektywności działania silnika. Odpowiednia pojemność kondensatora zapewnia stabilność i optymalne funkcjonowanie silnika przy zasilaniu jednofazowym.
Jakie kroki należy wykonać przed podłączeniem silnika trójfazowego?Przed podłączeniem silnika należy upewnić się, że zasilanie jest wyłączone oraz odpowiednio oznaczyć wszystkie przewody. Ważne jest również usunięcie mostków połączeniowych między zaciskami, aby uniknąć zwarć i innych problemów podczas działania silnika.
Jakie mogą być konsekwencje nieodpowiedniego podłączenia silnika trójfazowego?Nieodpowiednie podłączenie silnika trójfazowego do sieci jednofazowej może prowadzić do poważnych uszkodzeń silnika oraz instalacji elektrycznej. Może także skutkować utratą mocy, marnowaniem energii oraz ryzykiem przegrzania silnika, co stwarza zagrożenie dla bezpieczeństwa użytkowników.
Co jest najważniejsze przy zapewnieniu bezpieczeństwa podczas podłączania silnika trójfazowego?Podczas podłączania silnika trójfazowego najważniejsze jest zastosowanie przewodu ochronnego oraz posiadanie odpowiednich narzędzi. Należy również upewnić się, że zasilanie jest wyłączone, a wszystkie połączenia są poprawnie wykonane, aby zminimalizować ryzyko pożaru i porażenia prądem.
