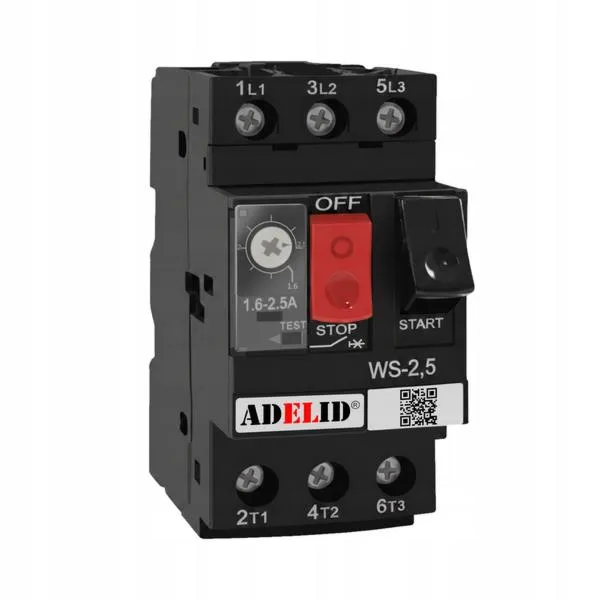

Wybór odpowiedniego wyłącznika termicznego dla silnika o mocy 1,5 kW stanowi kluczowy element, który zapewnia nie tylko niezawodność, ale także bezpieczeństwo. Najważniejszym aspektem, na który warto zwrócić szczególną uwagę, jest dobór termika o prawidłowej nastawie prądu. Zwykle dla silników o mocy 1,5 kW przyjmuje się nominalny prąd na poziomie około 3 A. Warto pamiętać, że zaleca się stosowanie termików z nastawą wynoszącą od 1,0 do 1,1 razy prąd nominalny; taki wybór oznacza termik o zakresach nastaw 3–3,5 A. Taki dobór pozwoli skutecznie chronić silnik przed przeciążeniem oraz ewentualnym przegrzaniem.
Podczas dobierania termika istotnym czynnikiem staje się także klasa wyzwolenia. W aplikacjach przemysłowych standardowo zaleca się zastosowanie termików z klasą wyzwolenia 10/10 A, co idealnie pasuje do typowych warunków pracy. Klasa ta zapewnia szybkie reagowanie na przeciążenia, co ma istotne znaczenie, zwłaszcza gdy silniki startują w trudnych warunkach. Dobrą strategią jest również zaplanowanie montażu w obwodzie mocy, wprowadzając termik szeregowo ze stycznikiem, co w rezultacie zwiększa ogólne bezpieczeństwo układu.
Dobór zakresu termika niezawodnie chroni silnik
Oprócz prądu znamionowego i klasy wyzwolenia, warto także zwrócić uwagę na dodatkowe elementy, takie jak czujniki PTC. W przypadku silników wykorzystujących te czujniki możliwe staje się zastosowanie przekaźnika dedykowanego do ich obsługi, co znacząco zwiększa szybkość oraz dokładność ochrony termicznej. Elementy te powinny być ze sobą skrupulatnie łączone, co pozwoli stworzyć system dobrze współpracujący oraz odporny na ewentualne uszkodzenia.
Na zakończenie, w trakcie podejmowania decyzji warto także dokładnie przeanalizować rodzaj aplikacji, w jakiej silnik będzie pracował. W sytuacji intensywnej eksploatacji kluczowe może okazać się zainstalowanie dodatkowych zabezpieczeń, takich jak wyłączniki przeciążeniowe. Takie podejście nie tylko wydłuża żywotność silnika, ale również minimalizuje ryzyko niepotrzebnych przestojów, co przyczynia się do poprawy ogólnej efektywności pracy całego systemu. Skoro już się tu znalazłeś to odwiedź przewodnik, aby stworzyć własny stojak do silnika.
Jak skutecznie dobrać termik do silnika o mocy 1,5 kW
W poniższym przewodniku szczegółowo omówimy, jak dobrać wyłącznik termiczny (termika) do silnika o mocy 1,5 kW. Każdy krok opisujemy w sposób jasny i zrozumiały, aby użytkownik mógł łatwo podejmować trafne decyzje, zapewniając jednocześnie skuteczną ochronę silnika.
-
Określenie prądu nominalnego silnika
Na początek musisz obliczyć prąd nominalny (In) silnika, ponieważ stanowi on kluczowy parametr przy doborze termika. W przypadku silnika o mocy 1,5 kW przy napięciu 400 V prąd nominalny zazwyczaj wynosi około 3,6 A. Upewnij się, że masz pod ręką tabliczkę znamionową silnika, która zawiera wszystkie istotne dane. Zaleca się, aby nastawa termika wynosiła około 1,0-1,2 × In, co w tym przypadku przekłada się na zakres 3,6-4,3 A.
-
Dobór odpowiedniego wyłącznika termicznego
W oparciu o ustalony prąd nominalny, dokonaj wyboru wyłącznika termicznego (termika) o odpowiedniej nastawie prądu. Podczas zakupu zwróć szczególną uwagę na klasę wyzwolenia termika, która powinna być zgodna z charakterystyką obciążenia silnika. Sugeruje się wybór wartości klasy 10, co zapewni odpowiednią reakcję na przeciążenia. Również, dobierz termik do zakresu pracy w strefach EX, jeśli silnik będzie używany w takich warunkach.
-
Montaż termika w układzie zasilania
Podczas montażu termika, zainstaluj go na szynie DIN w rozdzielnicy elektrycznej. Następnie podłącz go szeregowo pomiędzy stycznikiem a silnikiem elektrycznym. Pamiętaj, aby połączenia L1, L2, L3 oraz PE realizować zgodnie z obowiązującymi normami bezpieczeństwa. Dobrze jest także, aby termik był podłączony do wyjścia stycznika, co zapewni jego działanie w obwodzie mocy oraz przerwaną zasilanie w przypadku przekroczenia ustalonego prądu.
-
Testowanie i uruchomienie układu
Przed rozpoczęciem pracy silnika wykonaj wszystkie konieczne testy oraz pomiary. Sprawdź ciągłość przewodów, zmierz rezystancję uzwojeń oraz zweryfikuj niezawodność wszystkich połączeń. Nie zapomnij o pomiarze rezystancji izolacji między uzwojeniami, aby upewnić się o ich prawidłowej izolacji. Po przeprowadzeniu tych kroków uruchom silnik, monitorując jednocześnie prąd oraz ewentualne objawy działania termika. Dobrze jest także wykonać próbę działania wyłącznika termicznego, ustawiając niską wartość prądu, aby sprawdzić jego reakcję na przeciążenie.

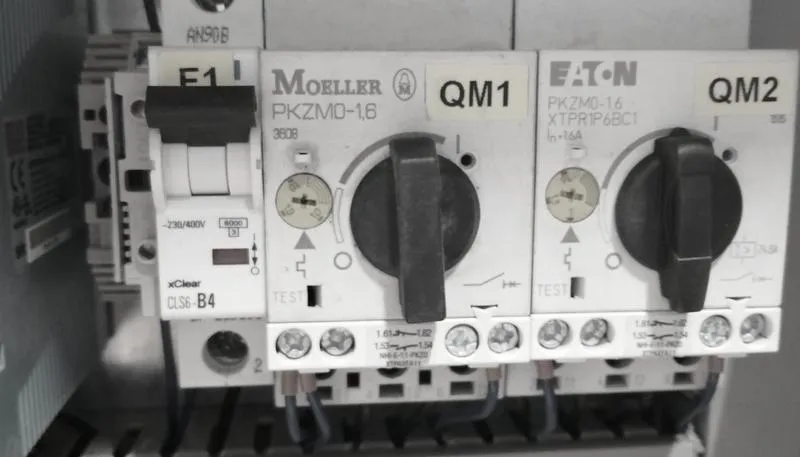

Jak poprawnie podłączyć termik do silnika trójfazowego
Podłączenie termika do silnika trójfazowego stanowi kluczowy krok, który zapewnia właściwą ochronę przed przeciążeniem. Kiedy rozpoczynam przygotowania, zbieram wszystkie niezbędne narzędzia, takie jak multimetr, miernik cęgowy oraz izolowane śrubokręty. Oprócz tego sprawdzam również parametry zarówno silnika, jak i termika, aby odpowiednio dobrać ustawienia. Istotne jest, aby wiedzieć, że termik należy umieścić w obwodzie mocy - pomiędzy stycznikiem a silnikiem - co umożliwi mu prawidłowe działanie w sytuacji wystąpienia problemów z przeciążeniem.
Wybór termika opiera się na prądzie znamionowym silnika, który zazwyczaj znajduje się w przedziale od 1,0 do 1,1 × In. Na przykład, jeśli silnik ma prąd znamionowy wynoszący około 2,5 A, to ustawię termik w zakresie od 2,5 do 2,8 A. Dla zainteresowanych: przeczytaj, jak skutecznie zatrzeć silnik w samochodzie. Ponadto upewniam się, że silnik posiada odpowiednie zabezpieczenia przeciwko zjawisku zaniku fazy, które może zagrażać nie tylko jego prawidłowej pracy, ale również żywotności. Przed rozpoczęciem pracy niezwykle ważne jest odłączenie zasilania oraz sprawdzenie, czy w obwodzie nie występuje napięcie.
Termik jako kluczowy element zabezpieczający silnik trójfazowy
Podczas montażu termika umieszczam go na szynie DIN, a następnie łączę go z wyjściami stycznika. Jeżeli masz czas i chęci to zapoznaj się z wytycznymi dotyczącymi wyboru termika do silnika 5,5 kW. Przykładowy schemat podłączenia obejmuje zasilanie, które kieruję do stycznika, natomiast wyjście ze stycznika prowadzi do termika. Układ powinien wyglądać następująco: L1 → L1, L2 → L2, L3 → L3 w przypadku stycznika, a następnie T1 → 1, T2 → 3, T3 → 5 w przypadku termika. Pamiętam także o podłączeniu przewodu ochronnego PE, co znacznie zmniejsza ryzyko uszkodzeń oraz wypadków.
Po zakończeniu wszystkich podłączeń przeprowadzam testy przed uruchomieniem. Sprawdzam zarówno ciągłość przewodów, jak i rezystancję uzwojeń, a wartości powinny być zbliżone dla wszystkich faz. Upewniam się również, że termik prawidłowo reaguje na przeciążenie, dlatego warto ustawić nastawę prądu na niższe wartości, aby przeprowadzić odpowiednie testy. Na koniec mierzę rezystancję izolacji, a następnie uruchamiam układ. To właśnie takie detale dbają o bezpieczeństwo oraz niezawodność całej instalacji.
Ciekawostką jest to, że termiki często mają wbudowane mechanizmy opóźniające, które pozwalają na krótkotrwałe przeciążenia bez wyłączania silnika, co jest szczególnie przydatne w aplikacjach, gdzie chwilowe zwiększenie momentu obrotowego jest normalne, np. przy rozruchu silnika.

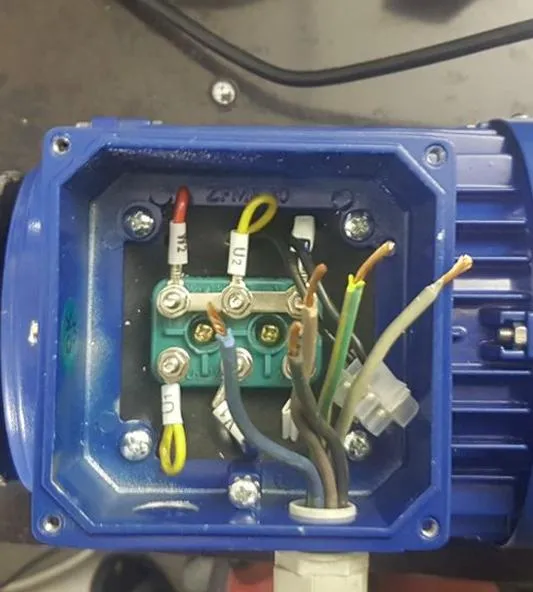

Bezpieczeństwo instalacji elektrycznej – ochrona silnika przed awariami
W poniższej liście przedstawiamy kluczowe elementy, które warto uwzględnić podczas zapewniania bezpieczeństwa instalacji elektrycznej silnika. Szczegółowe opisy każdego z punktów mają na celu ułatwienie zrozumienia ich roli oraz praktycznego zastosowania.
- Wyłącznik termiczny (termik) - To podstawowe zabezpieczenie silnika trójfazowego, które skutecznie chroni przed przeciążeniem oraz skutkami zaniku fazy. Należy dobrać go w taki sposób, aby jego nastawa prądu wynosiła od 1,0 do 1,1 razy prąd nominalny silnika (In). Na przykład, dla silnika o nominalnym prądzie 2,5 A, wartość termika powinna wynosić 2,5–2,8 A. Istotne jest również, by zamontować go szeregowo w obwodzie mocy, pomiędzy stycznikiem a silnikiem, co pozwoli na skuteczne przerwanie zasilania w przypadku wystąpienia przeciążenia.
- Stycznik - To element, który odpowiada za załączanie i wyłączanie zasilania silnika. Powinien być odpowiednio dobrany do prądu znamionowego silnika oraz jego kategorii, na przykład AC-3 dla silników prądu zmiennego. Dodatkowo, stycznik odgrywa kluczową rolę w zapewnieniu sprawnego działania układów sterowania. Należy go połączyć z wyłącznikiem termicznym, aby w przypadku zadziałania termika układ nie uruchomił się samoczynnie. Ponadto, wyjątkowo ważne jest, aby wyjścia stycznika zostały podłączone do wejść termika w odpowiedniej kolejności.
- Ochrona przed zwarciem - Stosowanie zabezpieczeń w postaci bezpieczników lub wyłączników mocy (MPCB) jest niezbędne do ochrony silnika przed zwarciem. Choć termik chroni głównie przed przeciążeniem, zabezpieczenia zwarciowe pełnią kluczową rolę w ochronie instalacji przed poważnymi awariami. Dobrze dobrane bezpieczniki muszą korelować z parametrami silnika oraz jego obciążeniem, co zapewnia szczelność całego systemu.
- Czujniki kolejności faz i zaniku fazy - Te elementy mają na celu zabezpieczenie silnika przed sytuacjami, w których jedna z faz mogłaby zaniknąć. Czujnik wykrywa brak lub nieprawidłową kolejność faz, co z kolei może prowadzić do uszkodzenia silnika. W przypadku wykrycia problemu czujnik powinien natychmiast zareagować i przerwać zasilanie, co pozwoli uniknąć potencjalnych awarii.
- Regularne kontrole i testy - Aby zapewnić niezawodną i bezpieczną pracę instalacji elektrycznej, warto przeprowadzać regularne kontrole wszystkich komponentów. Należy dokładnie zweryfikować nastawy termika, precyzję połączeń oraz sprawność elementów takich jak styczniki i wyłączniki. Rekomenduje się także przeprowadzanie pomiarów rezystancji izolacji oraz kontrolowanie kierunku obrotów silnika. Takie działania pozwalają na proaktywne wykrywanie i eliminowanie ewentualnych problemów.
Praktyczne wskazówki dotyczące doboru termika i zabezpieczeń
Właściwy dobór zabezpieczeń elektrycznych, szczególnie w odniesieniu do silników, odgrywa kluczową rolę w zapewnieniu bezpiecznej i efektywnej pracy. Osobiście zawsze zwracam uwagę na kilka istotnych elementów. Po pierwsze, musimy pamiętać o wyłączniku termicznym (termika), który chroni silnik przed przeciążeniem. W praktyce warto dobrać go na poziomie od 1,0 do 1,1 razy prąd znamionowy silnika. Dla silnika o mocy 2,2 kW oznacza to ustawienie termika na 4,8-5,0 A. Często spotykam się z sytuacjami, w których niepoprawne ustawienia termika prowadzą do uszkodzeń silnika, dlatego zawsze namawiam do precyzyjnych pomiarów oraz kalibracji.
Dobór dodatkowych zabezpieczeń jest niezbędny
Choć posiadanie termika to dobry krok, nie możemy na tym poprzestać. W moim doświadczeniu zdecydowanie warto również zainwestować w wyłącznik silnikowy (MPCB) lub bezpieczniki, ponieważ termik nie chroni przed zwarciami. Dobrze dobrane bezpieczniki gG/gL pełnią funkcję prądowego zabezpieczenia toru zasilania, które w przypadku zwarcia natychmiast odcinają dopływ prądu. Jak już zahaczyliśmy o ten temat to sprawdź, ile prądu potrzebujesz, aby odpalić samochód. Dla silnika o mocy 4 kW sugeruję zatem zastosowanie bezpieczników o odpowiednich parametrach roboczych, co znacząco zminimalizuje ryzyko zbyt późnego zadziałania zabezpieczenia w sytuacji awarii.
Dokładne pomiary kluczem do bezpieczeństwa
Regularne przeprowadzanie pomiarów oraz kontroli stanowi istotny krok w upewnieniu się, że wszystkie elementy pracują prawidłowo. Monitorowanie prądu roboczego oraz temperatury silnika jest kluczowe, dlatego warto zaopatrzyć się w miernik cęgowy oraz kamerę termograficzną, które ułatwią bieżącą ocenę stanu instalacji. Po wykonaniu pomiarów, każda niewłaściwa wartość może sygnalizować potrzebę interwencji. Pamiętajcie, że odpowiedni schemat podłączenia potrafi uratować silnik przed poważnymi uszkodzeniami – zasilanie układu powinno odbywać się zgodnie z kolejnością L1, L2, L3 oraz z prawidłowym podłączeniem przewodów PE. Co więcej, na końcu zawsze należy dokręcić zaciski do momentu 1,5-2 Nm oraz sprawdzić izolację – nie ma nic gorszego niż awaria, której można było uniknąć dzięki kilku prostym kontrolom.
| Element | Opis | Zalecane parametry |
|---|---|---|
| Wyłącznik termiczny (termik) | Chroni silnik przed przeciążeniem | 1,0 - 1,1 razy prąd znamionowy silnika |
| Bezpieczniki gG/gL | Zabezpieczenie toru zasilania przed zwarciami | Dostosowane do mocy silnika (np. dla 4 kW) |
| Wyłącznik silnikowy (MPCB) | Dodatkowe zabezpieczenie przed zwarciami | Odpowiednie parametry robocze, zgodne z silnikiem |
| Miernik cęgowy | Monitorowanie prądu roboczego | - |
| Kamera termograficzna | Monitorowanie temperatury silnika | - |
| Podłączenie układu | Kolejność podłączenia zasilania | L1, L2, L3 oraz poprawne podłączenie PE |
| Dokręcenie zacisków | Bezpieczeństwo połączeń | 1,5-2 Nm |
| Izolacja | Sprawdzenie izolacji instalacji | - |
Czy wiesz, że niewłaściwe ustawienie wyłącznika termicznego może prowadzić do nie tylko uszkodzenia silnika, ale również zwiększonego zużycia energii? Ustawienia, które są zbyt wysokie, mogą spowodować, że silnik będzie pracował w warunkach przeciążenia, co obniża jego efektywność i skraca żywotność.
Źródła:
- https://laczynasnapiecie.pl/pytanie/jak-poprawnie-zabezpieczyc-elektrycznie-silnik-trojfazowy-1-1kw
- https://polandithub.pl/jak-podlaczyc-termik-do-silnika-trojfazowego-stycznika/
- https://przezwajaniesilnikow.net/kalkulator-pradu-termika.html
- https://www.agrofoto.pl/forum/topic/22478-jaki-kabel-do-silnika-15kw/page/3/
FAQ - Najczęściej zadawane pytania
Jak dobierać wyłącznik termiczny do silnika o mocy 1,5 kW?Należy wybrać termik o nastawie prądu w zakresie od 1,0 do 1,1 razy nominalny prąd silnika, co w przypadku silnika 1,5 kW przekłada się na zakres 3–3,5 A.
Jaka klasa wyzwolenia termika jest zalecana dla silnika 1,5 kW?Dla aplikacji przemysłowych zaleca się stosowanie termików z klasą wyzwolenia 10/10 A, co zapewnia szybką reakcję na przeciążenia.
Jak powinien być zamontowany termik w układzie zasilania?Termik powinien być zamontowany na szynie DIN w rozdzielnicy elektrycznej i podłączony szeregowo pomiędzy stycznikiem a silnikiem, co zapewnia prawidłowe działanie ochrony przed przeciążeniem.
Co należy sprawdzić przed uruchomieniem silnika?Przed uruchomieniem silnika należy przeprowadzić testy, takie jak sprawdzenie ciągłości przewodów, rezystancji uzwojeń oraz prawidłowości izolacji, a także monitorować prąd oraz reakcję termika na przeciążenie.
Jakie dodatkowe zabezpieczenia warto zainstalować?Warto zainstalować wyłączniki przeciążeniowe oraz czujniki kolejności faz, które zapewnią dodatkową ochronę przed awariami oraz przyczynią się do zwiększenia żywotności silnika.
